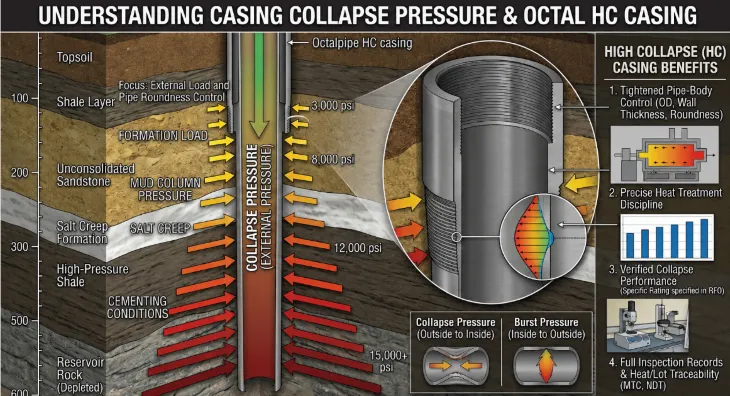

Kas ir sabrukšanas spiediens?
Sabrukšanas spiediensir ārējais spiediens, ko korpusa caurule var izturēt, pirms tā kļūst ovāla, deformēta vai sabrukusi uz iekšu. Naftas un gāzes urbumos šis risks palielinās, ja veidošanās slodze, dubļu kolonnas spiediens, cementēšanas apstākļi, sāls šļūde vai rezervuāra spiediena izmaiņas rada lielu ārējo spiedienu uz korpusa korpusu.
Pircējiem sabrukuma spiedienu ietekmēizmērs, sienas biezums, pakāpe, tecēšanas robeža, ovitāte, termiskā apstrāde un pārbaudes kontrole. Šī iemesla dēļAugsts sabrukšanas korpusstiek izvēlēts, ja parastais API 5CT korpuss var nenodrošināt pietiekamu pretestību sabrukšanai. Octal Pipe piederumiN80 HC, L80 HC, P110 HC un Q125 HCiekšā4 1/2"–20", arR2/R3 garumiunBTC, LTC, STC vai premium savienojumi.
Ko sabrukšanas spiediens nozīmē apvalkam
Korpusa konstrukcijā sabrukšanas spiediens koncentrējas uz spiedienu, kas darbojas no korpusa ārpuses uz iekšpusi. Ja šī ārējā slodze ir pārāk liela, korpusa korpuss vispirms var zaudēt apaļumu, pēc tam deformēties uz iekšu un visbeidzot sabrukt.
| Termiņš | Pircējam-draudzīga nozīme | Kāpēc tas ir svarīgi |
|---|---|---|
| Sabrukšanas spiediens | Maksimālais ārējais spiediens, ko korpuss var izturēt, pirms sabrukšanas risks kļūst kritisks | Palīdz izlemt, vai pietiek ar parasto apvalku vai ir nepieciešams High Collapse Casing |
| Ārējais sabrukšanas spiediens | Spiediens, kas iedarbojas no veidojuma, dubļu kolonnas, cementēšanas stāvokļa vai sāls, uzlīst uz korpusa korpusu | Galvenais spiediena avots, kas var deformēt korpusu uz iekšu |
| Sabrukšanas pretestība | Korpusa spēja izturēt ārēju spiedienu bez bojājumiem | Atkarīgs no pakāpes, sieniņu biezuma, ovālas, termiskās apstrādes un caurules{0}}korpusa vadības |
| Sakļaut vērtējumu | Nominālā sabrukšanas veiktspēja, kas izmantota korpusa atlasei | Ir skaidri jānorāda piedāvājumā vai tehniskajā pasūtījumā |
Lejupielādēt: Ko sabrukšanas spiediens nozīmē apvalkam
Korpusa pasūtījumā jānorāda ne tikai "P110 korpuss" vai "Q125 korpuss". Augsta-bīstamības akām nepieciešamaissabrukuma reitingsjāapstiprina kopā ar OD, svaru, sienas biezumu, savienojuma veidu un pārbaudes dokumentiem.
P110 augsta sabrukšanas korpuss un Q125 augsta sabrukšanas korpuss
P110 Augsts sabrukšanas korpussunQ125 Augsts sabrukšanas korpussir divi augstas -izturības HC apvalka maršruti, ko izmanto, ja parastais API 5CT apvalks nenodrošina pietiekamu sabrukšanas robežu prasīgām urbuma sekcijām. Tie ir izvēlēti ārējai -spiediena kontrolei, ne tikai lielākai tecēšanas robežai. Sakļautā-spiediena pārskatā atzīme ir jāpārbauda kopā arOD, sienas biezums, D/t attiecība, ovitāte, tecēšanas robežas stabilitāte, iekšējais spiediens, aksiālā slodze, temperatūra, savienojuma veids un pārbaudes ieraksti. API 5C3 sabrukšanas-aprēķini arī parāda, ka sabrukšanas pretestību ietekmē kombinēti slodzes apstākļi, piemēram, aksiālais spriegums un iekšējais spiediens, nevis tikai viena pakāpes vērtība.
| Novērtējuma maršruts | Piemēroti apstākļi | Galvenā atšķirība | Pircēja kontrolpunkts |
|---|---|---|---|
| P110 Augsts sabrukšanas korpuss | Dziļurbumi, liela dubļu urbšana, ražošanas korpuss un sekcijas, kur nepietiek ar N80 HC / L80 HC. | Augstas -spēcības HC maršruts prasīgiem-dziļu aku posmiem, taču ne visnopietnākā-pienākuma iespēja. | Apstipriniet sabrukšanas novērtējumu, sienas biezumu, ovālumu, termisko apstrādi, NDT, hidrotestu, dreifēšanas testu, MTC un siltuma/partijas izsekojamību. |
| Q125 Augsts sabrukšanas korpuss | Īpaši-dziļas akas, HPHT akas, smagas augstas-slodzes sekcijas un augsti ārēja-spiediena intervāli. | Lielāks{0}}stiprības maršruts nopietnākām sabrukšanas slodzēm un augstākas drošības rezerves prasības. | Pārbaudiet spiediena profilu, dubļu svaru, temperatūru, aksiālo slodzi, savienojuma kvalifikāciju, stingrību un pilnus pārbaudes ierakstus. |
Klases izvēle jābalsta uz urbuma dziļumu, dubļu svaru, spiediena profilu, temperatūru, korozijas stāvokli, savienojuma veidu un nepieciešamo sabrukšanas pakāpi. Drošai specifikācijai nepietiek ar augstākas klases izvēli, nepārbaudot sabrukšanas pakāpi, sienu biezumu un ovālumu.
Pircējiem,P110 HCparasti tiek apsvērta, ja projektam nepieciešama spēcīga sabrukšanas pretestība dziļām vai augsta spiediena sekcijām{0}}, kamērQ125 HCir rezervēts smagākām akām, kur sabrukšanas slodze un drošības rezerve ir daudz lielāka. Abos gadījumos ar klases nosaukumu vien nepietiek. Piedāvājumā ir skaidri jānorādanepieciešamais sabrukšanas novērtējums, OD, svars, sienas biezums, savienojums, garuma diapazons, NDT, hidrostatiskais tests, dreifēšanas tests, vītnes pārbaude, MTC un siltuma/partijas izsekojamība.
Sabrukšanas spiediens pret pārraušanas spiedienu
Sabrukšanas spiediens un pārraušanas spiediens bieži tiek apspriesti kopā, taču tie attiecas uz pretējiem slodzes virzieniem.
| Vienums | Sabrukuma spiediens | Pārraušanas spiediens |
|---|---|---|
| Spiediena virziens | Ārpus iekšā | No iekšpuses uz āru |
| Galvenais risks | Korpuss ir saspiests uz iekšu vai ovāls | Korpuss izplešas uz āru vai plīst |
| Tipisks cēlonis | Augsts ārējais spiediens, dubļu svars, sāls šļūde, rezervuāra izsīkšana | Augsts iekšējais spiediens, spiediena pārbaude, ražošanas vai iesmidzināšanas spiediens |
| Galvenais kontroles punkts | Sienas biezums, D/t attiecība, ovitāte, tecēšanas robeža, sabrukšanas reitings | Sienas biezums, pakāpe, iekšējais spiediens, savienojuma blīvējums |
| Pircēja bažas | Vai korpuss izturēs ārēju spiedienu? | Vai korpuss izturēs iekšējo spiedienu? |
Lejupielādēt: sabrukšanas spiediens pret pārraušanas spiedienu
ParAugsts sabrukšanas korpuss, prioritāte ir sabrukšanas spiediens. Produkts ir izvēlēts gadījumos, kad galvenais risks ir ārējais spiediens, īpaši dziļurbumos, izsmeltos rezervuāros, sāļu veidojumos, HPHT urbumos un liela dubļu svara urbšanas sekcijās.
Kas izraisa korpusa sabrukšanu naftas un gāzes urbumos?
Korpusa sabrukšanu parasti izraisa ārējs spiediens un nepietiekama caurules{0}}korpusa pretestība. Risks reti rodas tikai no viena faktora.
Octal Pipe lapā High Collapse Casing ir novietots arī HC apvalks dziļurbumiem, iztukšotiem rezervuāriem, sāls veidojumiem, HPHT urbumiem un liela dubļu svara urbšanai, kur mērķis ir samazināt ovalizāciju, iekšēju deformāciju un sabrukšanas kļūmi.
Kas ietekmē korpusa sabrukšanas izturību?
Izturību pret sabrukšanu nekontrolē tikai tērauda marka. Augstāka klase var palīdzēt, taču tikpat svarīga ir cauruļu ģeometrija un ražošanas konsekvence.
| Faktors | Ietekme uz sabrukšanas pretestību | Kas pircējiem jāpārbauda |
|---|---|---|
| OD un sienas biezums | Biezāka siena kopumā uzlabo sabrukšanas spēju; augsta D/t attiecība samazina pretestību | Apstipriniet OD, svara, sienas biezuma un izmēru ierakstus |
| Sienas{0}}biezuma viendabīgums | Vietējās plānās -sienu zonas ārējā spiediena ietekmē kļūst par vājām vietām | Pieprasiet sienas{0}}biezuma pārbaudes ierakstus |
| Ovalitāte un apaļums | Pārmērīga ovitāte ļauj caurulei vieglāk deformēties zem spiediena | Pārskatiet OD, apaļuma un ovitātes kontroles ierakstus |
| Ražas stiprības stabilitāte | Stabila tecēšanas robeža padara sabrukšanas prognozi uzticamāku | Salīdziniet mehāniskās pārbaudes rezultātus pēc siltuma/partijas |
| Termiskā apstrāde | Kontrolē galīgo izturību, stingrību un caurules{0}}korpusa konsistenci | Pārbaudiet termiskās apstrādes stāvokli MTC |
| NDT un hidrotests | Pirms nosūtīšanas palīdziet apstiprināt caurules{0}}korpusa integritāti | Pieprasīt NDT ziņojumu un hidrostatiskās pārbaudes ierakstu |
| Izsekojamība | Saista katru savienojumu ar siltuma, partijas, MTC un pārbaudes ierakstiem | Nepieciešama siltuma numura izsekojamība un iepakojuma saraksta kartēšana |
API 5C3 papildinājums arī parāda, ka sabrukšanas aprēķinos var ņemt vērā sienas biezumu, OD, iekšējo spiedienu un aksiālo spriegumu, kas nozīmē, ka sabrukšanas pretestība ir kombinēta dizaina problēma, nevis vienkārša kvalitātes etiķete.
Kā augsts sabrukšanas korpuss samazina sabrukšanas risku?
Augsts sabrukšanas korpussir paredzēts akām, kur parastais apvalks var nenodrošināt pietiekamu izturību pret ārējo sabrukšanas spiedienu. Salīdzinājumā ar parasto API 5CT korpusu, HC korpuss liek vairāk uzsvaru uz pārbaudītu sabrukšanas veiktspēju, stingrāku caurules -korpusa kontroli, stabilu tecēšanas robežu, termiskās apstrādes disciplīnu un pārbaudes izsekojamību.
| Parastais API 5CT korpuss | Augsts sabrukšanas korpuss |
|---|---|
| Izvēlēts galvenokārt pēc izmēra, svara, pakāpes, garuma un savienojuma | Atlasīts pēc izmēra, pakāpes, savienojuma un nepieciešamā sabrukšanas vērtējuma |
| Ietver vispārēju urbuma atbalstu un zonālo izolāciju | Koncentrējas uz lielāku izturību pret ārējo sabrukšanas spiedienu |
| Standarta caurules{0}}korpusa vadība | Stingrāka uzmanība sieniņu biezumam, ovālam un apaļumam |
| Piemērots tradicionālajām seklajām vai vidēja dziļuma{0}}akām | Izmanto dziļurbumiem, izsmeltiem rezervuāriem, sāls veidojumiem un HPHT sekcijām |
| Pircējs pārbauda standarta MTC un pārbaudes ierakstus | Pircējam ir jāpārbauda arī sabrukšanas novērtējums, izmēru ieraksti, NDT un siltuma/partijas izsekojamība |
Piemēram,P110 korpussunP110 Augsts sabrukšanas korpussvar būt viena un tā pati bāzes kategorija, taču tos nevajadzētu uzskatīt par vienu un to pašu produktu. P110 HC ir jāpasūta pārbaudītai sabrukšanas veiktspējai, ne tikai lielākai izturībai.
Kad pircējiem vajadzētu izvēlēties augstu saliekamo korpusu?
Augstas sabrukšanas korpusa izmantošana ir jāapsver, ja urbuma dizainā ir augsts ārēja-spiediena risks vai ja korpusa bojājuma izmaksas ir pārāk augstas. Tipiski gadījumi ietver:
- dziļas ražošanas stīgas zem augsta ārējā spiediena;
- izsmelti rezervuāri, kur iekšējā spiediena atbalsts laika gaitā var nokrist;
- sāls veidošanās sekcijas ar ilgstošu-nevienmērīgu slodzi;
- HPHT akas un liela dubļu svara urbšanas programmas;
- ārzonas vai augstas{0}}izmaksas intervences akas, kur remontdarbi ir dārgi;
- smags-sienu ražošanas korpuss, kam nepieciešama stingrāka izmēru un pārbaudes kontrole.
- Mērķis nav tikai iegādāties spēcīgāku šķirni. Patiesā vērtība ir noturēt caurules korpusu stabilu ārējās slodzes apstākļos un samazināt ovalizācijas, iekšējas deformācijas un sabrukšanas atteices risku.
Lejupielādēt: Kad pircējiem vajadzētu izvēlēties augstu saliekamo korpusu?
Praktisks kopsavilkums pircējiem
Lai pasūtījums būtu uzticams, pircējiem nevajadzētu apstāties pie klases nosaukuma. Ir jādefinē drošāka specifikācijaAPI 5CT High Collapse apvalks, nepieciešamais sabrukšanas novērtējums, izmērs, svars, pakāpe, savienojums, pārbaudes apjoms, MTC, NDT ieraksti, hidrostatiskais tests, dreifēšanas tests, izmēru ieraksti un siltuma/partijas izsekojamība.
Attiecībā uz akām, kurām nepieciešama lielāka izturība pret ārējo sabrukšanas spiedienu, pircēji var pārskatīt Octal Pipe'sAPI 5CT High Collapse apvalksproduktu klāsts, tostarp N80 HC, L80 HC, P110 HC un Q125 HC korpuss dziļurbumiem, izsmeltiem rezervuāriem, sāls veidojumiem un HPHT sekcijām.
FAQ
01.Kāpēc sienas biezums un ovitāte ietekmē korpusa sabrukšanas spiedienu?
02. Kad ir nepieciešams Q125 High Collapse Casing?
03. Kas jāieraksta augsta sabrukšanas korpusa piedāvājumā?
04. Kādi dokumenti pierāda High Collapse Casing veiktspēju?
